आर्टिफॅक्ट WI/Fiesta इमेज व्हाईट पिक्सेल

सिस्टीम: 1.5T Signa Twin Excite II (सॉफ्टवेअर आवृत्ती 11.0M4)

समस्या/लक्षण

DWI (झूम मोड आणि संपूर्ण मोड) आणि फिएस्टा (झूम मोड आणि संपूर्ण मोड) दृश्यमान जाळीदार किंवा कॉरडरॉय आर्टिफॅक्ट असलेली प्रतिमा बॉडी कॉइल किंवा हेड कॉइल वापरताना काही फरक पडत नाही, इतर नियमित प्रतिमा सामान्य दिसते

ट्रबलशूटिंग इतिहास/इशारा

1. सुपर आचार शिम तपासणी, निकाल सर्व पास.

2. रुग्ण ब्रिज काढा, कोणतेही नाणे आणि इतर धातू सापडले नाहीत.

3. ग्राफडी कॅलिब्रेशन सर्व अटी हिरव्या करा.

4. झूम आणि संपूर्ण BACC चालवा.

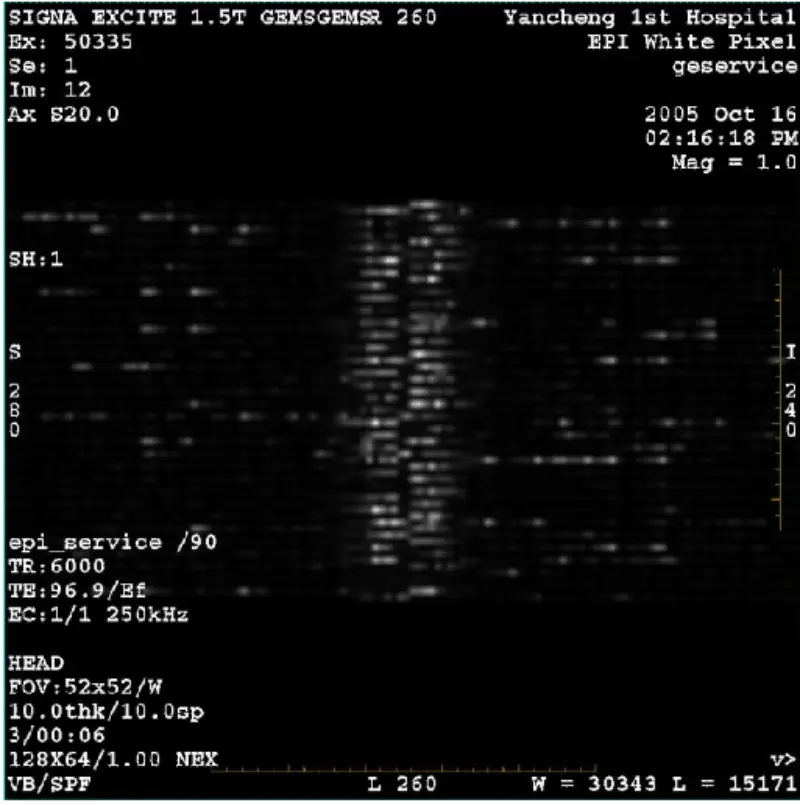

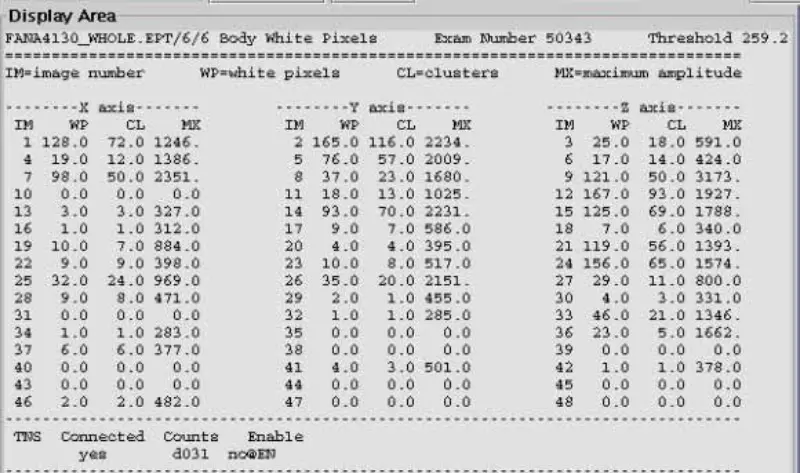

5. झूम आणि संपूर्ण EPT चालवा. परिणाम पांढरा पिक्सेल गंभीर आणि इतर आयटम पास

डोके आणि शरीरासह. फेज डिथर B0 मूल्य स्पेसमध्ये आहे.

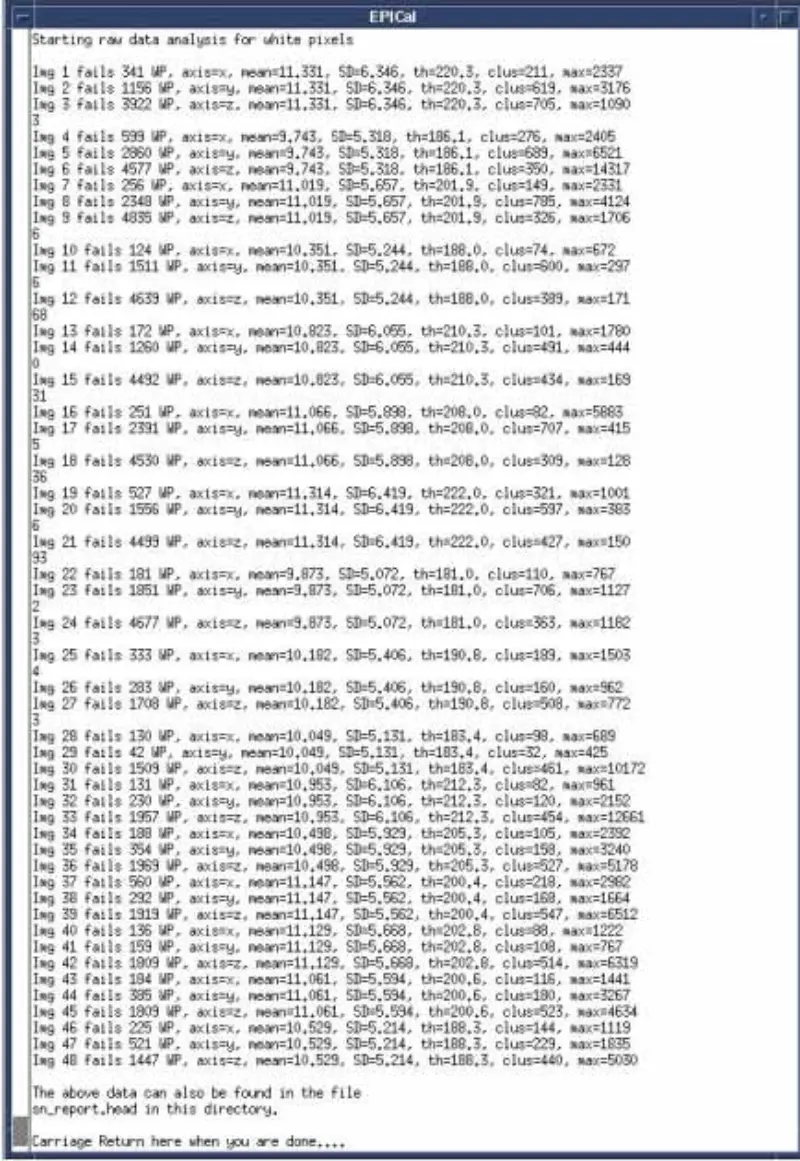

6. व्हाईट पिक्सेल चाचणी चालवा, सर्व अयशस्वी.

7. सर्व पास SPT चालवा. विशेषतः सर्व ग्रेडियंट स्थिरता चाचण्या उत्तीर्ण होतात.

8. पंखा, स्पीकर, इंजेक्टर, कोल्ड हेड इत्यादींसह चुंबकाच्या सभोवतालच्या वातावरणातील वस्तूंचे अनुकरण आणि तपासणी करा.

9. टेम्प सेन्सर, एसआरआय, पीएसी आणि टेबल अक्षम करा, तरीही समस्या.

10. सिस्टम कॅबिनेट I/F (बॉडी J2 आणि हेड J5) वर रिसीव्ह केबल डिस्कनेक्ट करा, सिस्टम कॅबिनेट कनेक्टरमध्ये 50 ओम टर्मिनेटर आणि डीसी ब्लॉक जोडा. EPT पांढरा पिक्सेल डोके आणि शरीर स्कॅन. निकाल पास आहे. सिस्टम कॅबिनेटमध्ये नसलेल्या समस्येची पुष्टी करा. पुन्हा कनेक्ट करा. सिस्टम कॅबिनेट I/F वर केबल प्राप्त करा

11. GP बोर्डवर X,Y आणि Z ग्रेडियंट ड्राइव्ह फायबर ऑप्टिक्स डिस्कनेक्ट करा, EPT व्हाइट पिक्सेल हेड आणि बॉडी स्कॅन करा. निकाल पास आहे. हे सूचित करते की पांढरा पिक्सेल ग्रेडियंटद्वारे प्रेरित आहे. तो पांढरा पिक्सेल केवळ एका अक्षावर उपस्थित नाही असे पाहिले. नंतर SGA PS, GP बोर्ड बदला, परंतु तरीही समस्या आहे. X,Y,Z ग्रेडियंट ड्राइव्ह फायबर ऑप्टिक्स पुन्हा कनेक्ट करा.

12. SSM वर DD/TR अक्षम करा. पेन वॉल (J72,J73,J74,J75,J75), EPT व्हाइट पिक्सेल हेड आणि बॉडी स्कॅन येथे डीडी केबल डिस्कनेक्ट करा. परिणाम म्हणजे डोके पास आणि शरीर निकामी झाले. बॉडी कॉइल अनडिट्यूड आहे, त्यामुळे बॉडी कॉइल सिग्नल शोषून घेते .म्हणून हेड पास आणि बॉडी अयशस्वी. आमची वजावट तपासण्यासाठी, हेड कॉइलला एक्स्टेंशन केबल कनेक्ट करा आणि हेड कॉइल मॅग्नेट बोअरच्या बाहेर ठेवा, हेड व्हाइट पिक्सेल स्कॅन करा. खरं तर, परिणाम डोके अपयशी आहे. पेन वॉल, EPT व्हाईट पिक्सेल हेड आणि बॉडी स्कॅन येथे फक्त एक डीडी केबल पुन्हा कनेक्ट करा. परिणाम सर्व अयशस्वी. डीडी बोर्ड आणि स्प्लिटर बोर्ड हे कारण नाही याची पुष्टी करा.

13. पेन वॉलवर डीडी केबल्स पुन्हा कनेक्ट करा. SSM.EPT व्हाईट पिक्सेल हेड आणि बॉडी स्कॅनवर बॉडी आणि हेड T/R बायस BNC केबल डिस्कनेक्ट करा. परिणाम सर्व अयशस्वी. काढून टाकलेल्या बॉडी आणि हेड बायस केबल्स पुन्हा कनेक्ट करा. SRFDII.EPT व्हाईट पिक्सेल स्कॅनवर हेड आणि बॉडी आउटपुट केबल डिस्कनेक्ट करा. परिणाम सर्व अयशस्वी. SRFDII AMP आणि SSM मध्ये समस्या नसल्याची पुष्टी केली.

14. हायब्रीड येथे I आणि Q केबल्स डिस्कनेक्ट करा. हेड EPT पांढरा पिक्सेल स्कॅन चालवा. निकाल अयशस्वी. संशयित संकरित. हायब्रिड बदला. पण तरीही समस्या.

15. चुंबकाचे पुढचे कव्हर काढा. आरएफ शील्ड ग्राउंड केबल आणि टेम्प सेन्सर केबलची तपासणी करा. केबल ठीक आहे.

16. TRM वरून बॉडी RF कॉइल काढा. हेड EPT पांढरा पिक्सेल स्कॅन चालवा, परिणाम अयशस्वी.

17. TRM वरून RF शील्ड काढा. RF शील्ड आउटसह EPT पांढरा पिक्सेल स्कॅन चालवा. निकाल अयशस्वी. RF शील्ड बदला आणि EPT पांढरा पिक्सेल स्कॅन चालवा. अजूनही समस्या.

मूळ कारण/उपाय

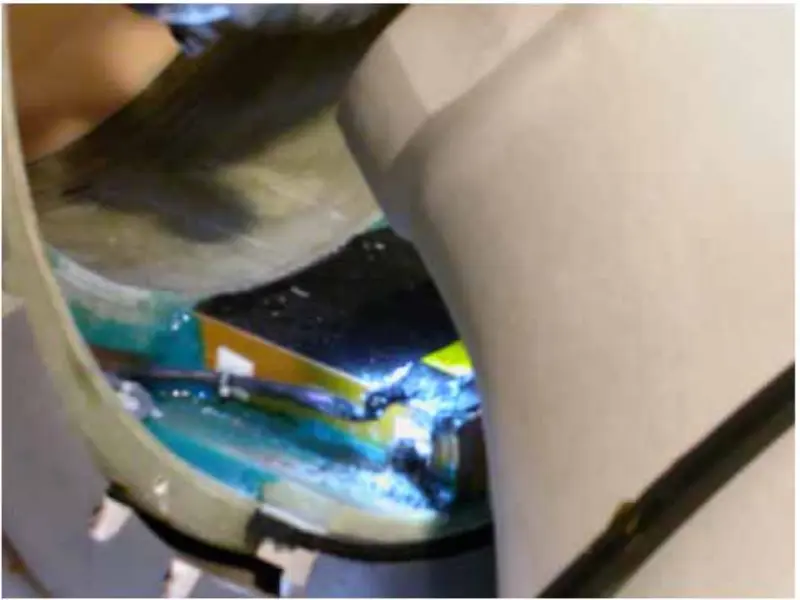

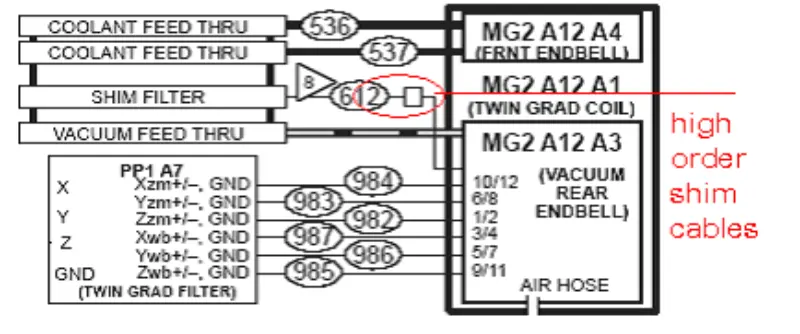

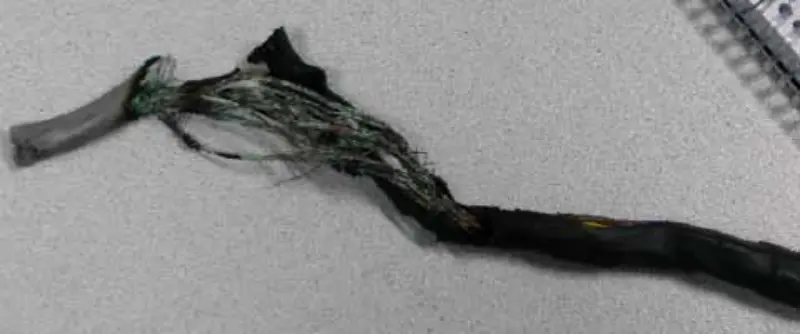

वरील कृती आणि विश्लेषणावरून, आम्ही असा निष्कर्ष काढतो की समस्या ग्रेडियंट कॉइलमुळे उद्भवली पाहिजे. म्हणून आम्ही चुंबकाचे पुढील आणि मागील आवरण काढून टाकतो, ग्रेडियंट कॉइलशी संबंधित बोल्ट तपासतो आणि घट्ट करतो. चुंबकाचे मागील कव्हर काढून टाकल्यानंतर, आम्हाला आढळते की हाय ऑर्डर शिम केबल जळून काळी झाली आहे.

या साइटवर उच्च ऑर्डर शिम पर्याय नसल्यामुळे, आम्ही हाय ऑर्डर शिम केबल कापतो. आम्ही केबल्स स्वतंत्रपणे सोलून काढतो आणि उष्णतारोधक चिकट टेप वापरून प्रत्येक केबलला बांधतो. सर्वकाही पुनर्संचयित करा, EPT पांढरा पिक्सेल स्कॅन चालवा. सर्व पास. या लोकलच्या दुरुस्तीनंतर यंत्रणा ठीक आहे. DWI आणि Fiesta इमेज वर पूर्वीसारखा पांढरा पिक्सेल नाही.

कारखान्यात हाय ऑर्डर केबल खराब झाल्या पाहिजेत. खराब झालेल्या केबल्स एकमेकांना जोडल्या गेल्या आणि अनेक लहान वर्तुळे तयार झाली. DWI स्कॅन चालवताना, वर्तुळ इतर कोणत्याही स्कॅनपेक्षा जास्त उष्णता निर्माण करते. त्यामुळे केबल्स दिवसेंदिवस जळत आहेत आणि DWI स्कॅनवर परिणाम करतात. किंबहुना, जसजसा दिवस जात आहे, तसतसा परिणाम अधिकाधिक तीव्र होत जातो.
