FSE आणि GRE आर्टिफॅक्ट

प्रणाली: MR 0.35T ओव्हेशन

हॉस्पिटल: डाकिंग ऑइलफिल्ड जनरल हॉस्पिटल

समस्या/लक्षण

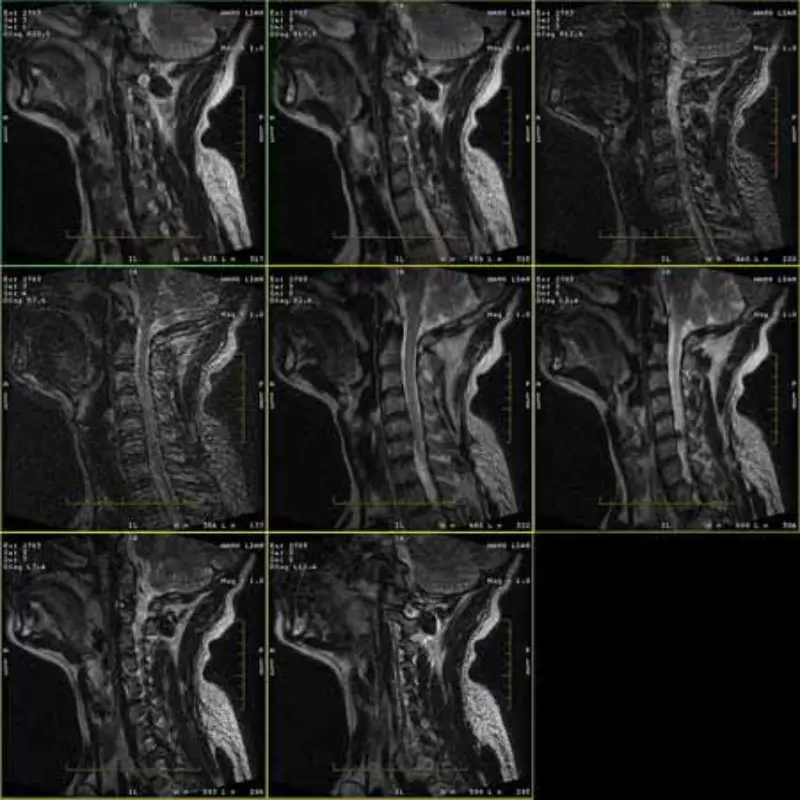

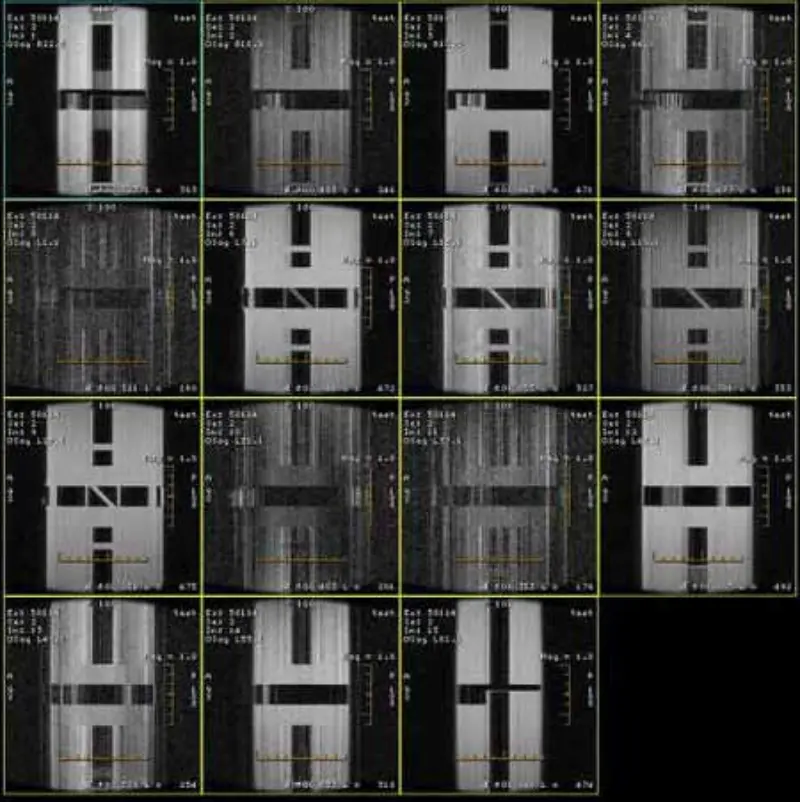

FRFSE आणि GRE प्रोटोकॉलच्या प्रतिमांमध्ये भूत असते आणि कधीकधी कमी SNR प्रतिमा एका मालिकेत दिसतात. परंतु SE प्रोटोकॉल प्रतिमा सामान्य आहेत.

कृपया संलग्न प्रतिमा पहा.

ट्रबलशूटिंग इतिहास/इशारा

1. या कलाकृती केवळ FRFSE आणि GRE प्रोटोकॉलच्या प्रतिमेमध्ये आढळतात, परंतु SE प्रोटोकॉल

प्रतिमा कधीही दिसत नाहीत. हेड एसपीटी क्विक चेक करा, हेड एसएनआर किरकोळ आहे (सुमारे 8.2).

2. RF दरवाजा, लाइटिंग पॉवर, TCU पॉवर, PAC पॉवर सप्लाय आणि मॅग्नेट डिस्प्ले तपासले, सर्व ठीक आहे.

3. ग्रेडियंट ॲम्प्लिफायर्स, SRU आणि केबल्सवरील फिल्टर्स बदलले, कृत्रिमता अजूनही समान प्रोटोकॉलमध्ये आढळते.   पृष्ठ 3 पैकी 3

4. दुसऱ्या साइटवर खालील भागांची चाचणी घ्या, सर्व ठीक आहे. ग्रेडियंट PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS आणि हेड कॉइल

5. डीडी डायोड प्रॉपर्टी, डीडी केबल्स आणि एचव्ही, सर्व सामान्य तपासा.

6. UCERD चे RF सिग्नल आउटपुट अक्षम करा, कलाकृती गायब झाली.

7. स्वॅप रिसीव्हर आणि केबल्स रिसीव्ह करा आणि MA बायपास करा, समस्या अजूनही आहे.

8. बॉडी कॉइल वेगळे करा, ते चुंबकाच्या बाहेर ठेवा, सर्व केबल्स कनेक्ट करा आणि पुन्हा स्कॅन करा, कलाकृती अजूनही अस्तित्वात आहेत.

9. आम्ही वीज पुरवठा आणि ग्राउंड तपासतो आणि पीपी (मॅग्नेट रूम) वर ग्राउंड कनेक्टर खूप सैल असल्याचे आढळते. आम्ही ते घट्ट करतो आणि पुन्हा स्कॅन करतो, हेड एसएनआर सुधारला

(हेड SNR: 8.9)

मूळ कारण/उपाय

शेवटी आम्हाला आढळले की कोणीतरी एमआर उपकरणाच्या उर्जेच्या 3 पैकी 1 वायरमधून 1 वायर जोडतो

MR विभागाच्या बाहेर परवानगीशिवाय पुरवठा. वायर काढून टाकल्यानंतर आणि पुन्हा स्कॅन केल्यानंतर, सिस्टम सामान्य होते आणि हेड SNR 9.3 आहे.

त्यामुळे वीज पुरवठा गुणवत्ता प्रतिमेच्या गुणवत्तेवर परिणाम करेल.
