8ch कार्डिक कॉइल कमी SNR साठी समस्या निवारण

समस्या/लक्षण

8-चॅनेल कार्डियाक कॉइल स्कॅनिंग वापरताना, प्रतिमा SNR चांगली नाही. मॅन्युअल स्कॅनिंग वापरताना सिग्नल खूप कमी शोधा.

मूळ कारण/उपाय

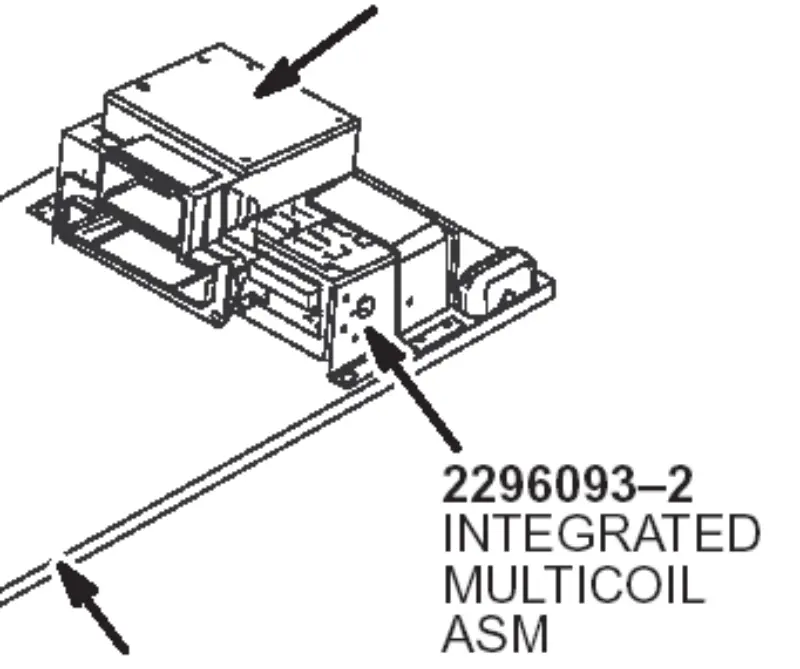

एकात्मिक मल्टीकोइल ASM मदर बोर्ड खराब. (डायनाट्रॉन, IC: HC105)

ट्रबलशूटिंग इतिहास/इशारा

1. 8-चॅनेल कार्डियाक कॉइल रन चाचणी SNR वापरा, सर्व चॅनेल अयशस्वी.

2. MCRT टूल्स वापरा 8-चॅनल SNR तपासा, सर्व चॅनल पास. मग कॉइलमध्ये समस्या असणे आवश्यक आहे.

3. नवीन कॉइल ऑर्डर करा, परंतु समस्या समान आहे. प्रतिमा देखील कमी SNR.

4. मॉड्यूल ड्राइव्ह पॉवर आणि STIF आणि IRF I/O बोर्डचे सर्व चॅनेल तपासा. द

8 चॅनेल ठीक आहेत.

5. इंटिग्रेटेड मल्टीकॉइल ASM 8-चॅनेल कार्डियाक नॉर्मलची प्रतिमा बदला.

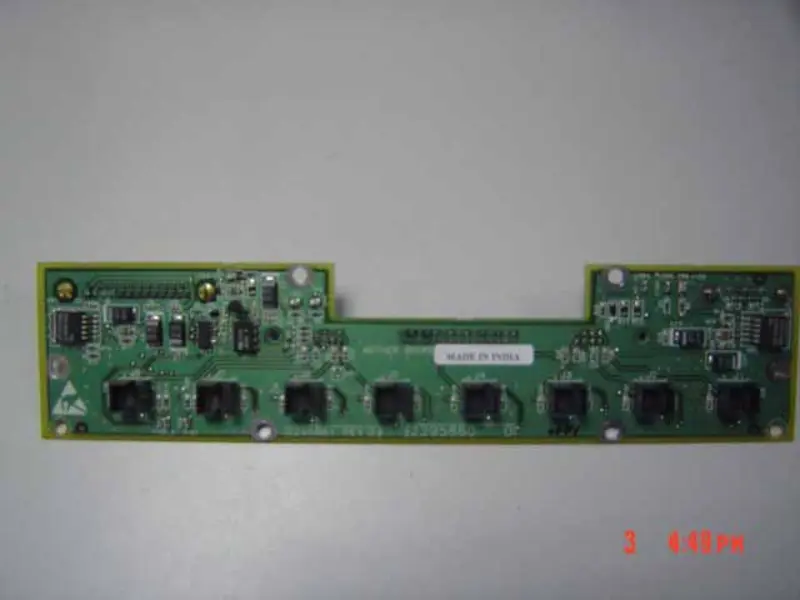

6. मदर बोर्ड तपासा, HCT04(6反向器) आणि डायनाट्रॉन खराब शोधा.

शिकणे:

MCRT टूल्स वापरत असल्यास 8-चॅनेल फेल ठिकाण कॉइल साइड आहे हे आम्ही परिभाषित केल्यावर, आम्ही इतर साइटवर 8-चॅनेल तपासू.
